При помощи мобильного рыбозащитного устройства на мелиоративном водозаборе, при заборе морской воды на всасывающих трубах, бассейнах.
Водоресурсные системы малых водотоков, включая биоресурсы, даже в малых объёмах, чувствительны к изъятию стока на орошение, а не рациональная хозяйственная деятельность на них приводит к деградации экосистемы речных бассейнов в целом. Особенностью малых водотоков являются низкие уровни в межень, небольшие расходы, негативно отражающиеся на обеспеченности забора воды в оросительные системы. Для повышения надёжной эксплуатации оросительных систем мы разработали для мелиоративных водозаборов мобильное рыбозащитное устройство (МРЗУ) которое имеет эффективную защиту гидробионтов и обеспеченный забор воды при дефиците водных ресурсов.
В результате, воды становится все меньше и её нужно рационально использовать, при этом, чтобы малёк рыбы не погибал на полях. Поэтому и нужны эффективные методы рыбозащиты.
Разработка инновационного экологического бесконтактного рыбозащитного устройства шло по пути повышения их эффективности и снижения энергопотребления при рациональном водопользовании малых водотоков. Известно не мало различных рыбозащитных устройств на мелиоративных водозаборах, которые практически отвечают экологическим требованиям, но их применимость в сложившихся гидрологических условиях малых водотоков по технологическим, конструктивным параметрам и способам защиты, порой бывает не выполнима.

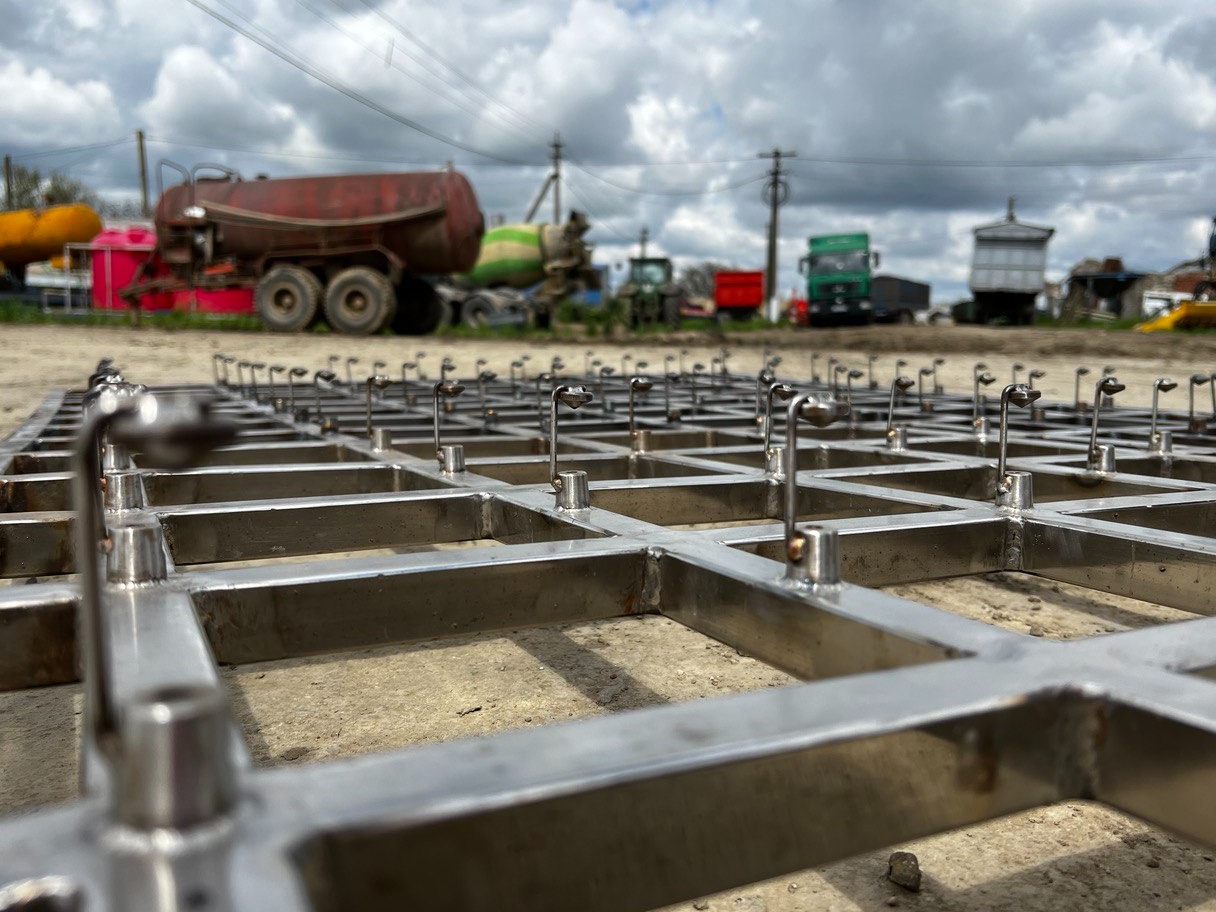

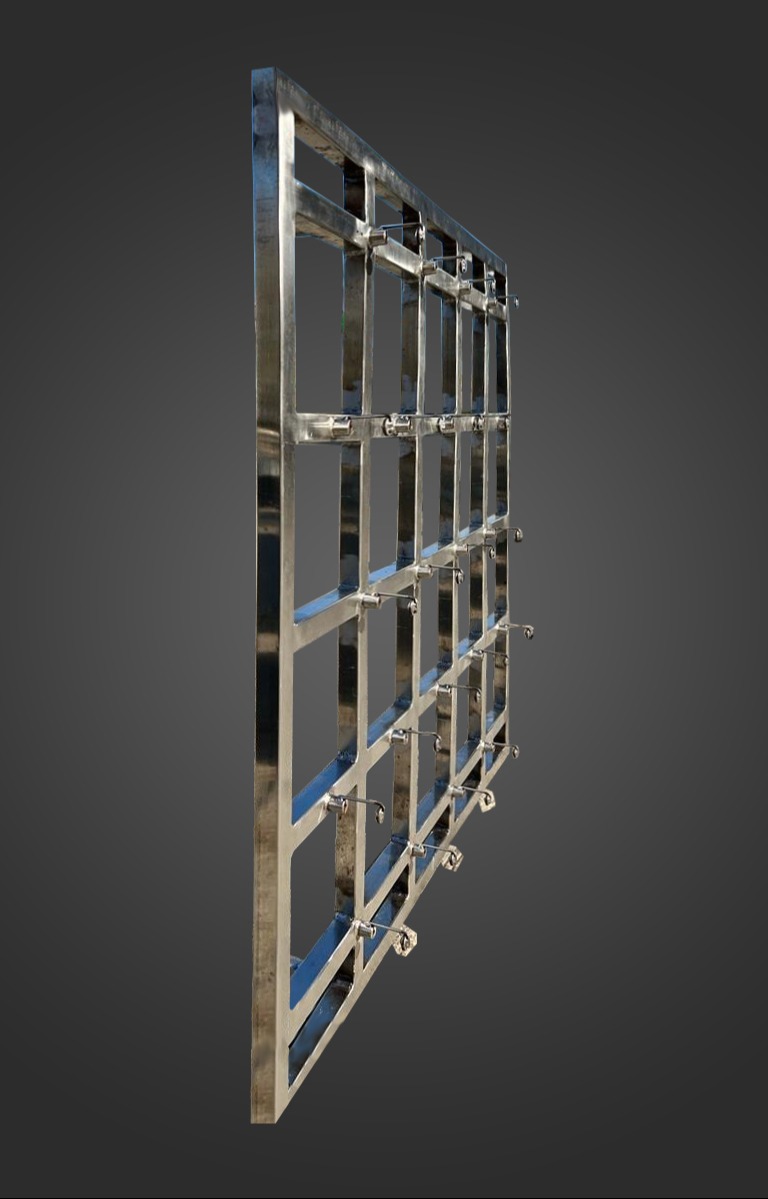

Мобильное рыбозащитное устройство, установленное перед водозаборным окном и состоящее из коллектора с водоструйными насадками для создания объемного гидравлического экрана и потокоформирующих элементов, создающие противоток, направленный навстречу водозаборному потоку со скоростями, превышающими скорость подходного потока, обеспечивая отвод рыб из зоны действия водозабора в безопасную зону водоисточника, отличающееся тем, что имеет автономную систему очистки и подачи воды, содержащую последовательно сообщенные между собой аванкамеру для воды, фильтр для ее механической очистки и насос с приводом, сообщенный с коллектором с установленными на нем водоструйными насадками, соосно которым на расстоянии 3-10 см расположены потокоформирующие элементы, выполненные в виде конусов с углом раствора 60-130° с вершинами, направленными в сторону водоструйных насадок, при этом на основаниях конусов установлена решетка, узлы которой расположены соосно их центрам и соответственно водоструйным насадкам, причем нижняя часть коллектора шарнирно соединена с нижней частью водозаборного окна для обеспечения изменения угла наклона коллектора от 70 до 90°.

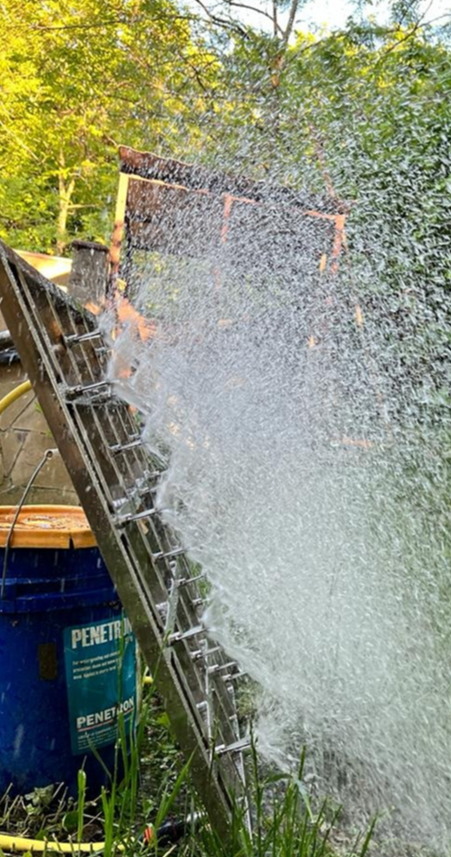

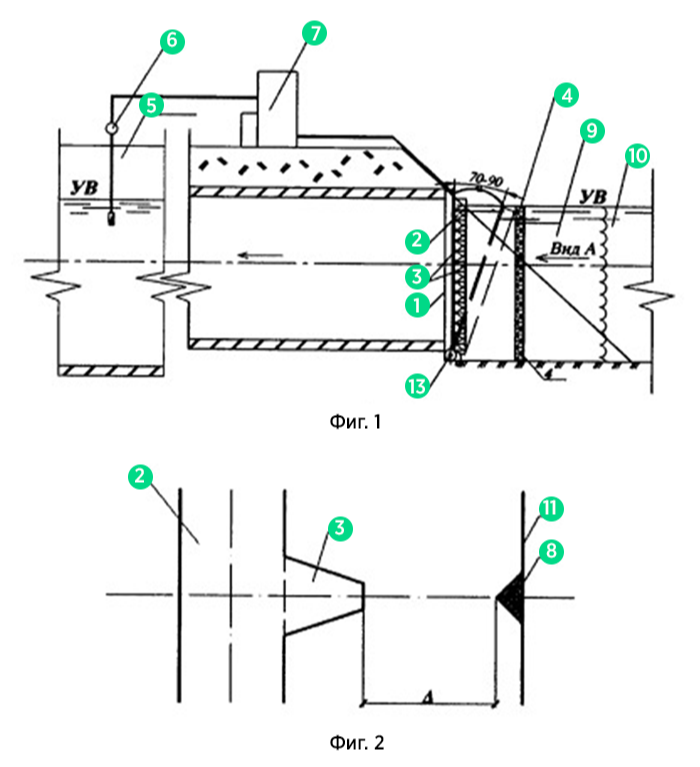

Вода из аванкамеры 5 водозабора подается насосом 7 (фиг. 1) через фильтр 6 механической очистки в коллектор 2.Насос 7 создает рабочее давление в коллекторе 2 в диапазоне 3-4 МПа, обеспечивая критические скорости струй при истечении из водоструйных насадков 3, которые при соударении о конусы 8 растекаются по их поверхности, гася энергию струй истечения, образуя отдельные пучки струек, и при сходе струек с поверхности конусов 8 создают объемный защитный гидравлический экран 4 (рыбонепроницаемый экран) со скоростями ниже критических для молоди рыб.
Защитный объемный гидравлический экран 4 обладает энергий противотока, которая постоянно обеспечивается за счет подачи воды насосом 7 через коллектор 2 на потокоформирующие элементы - водоструйные насадки 3 и конусы 8, благодаря этому личинки и молодь рыб не могут преодолеть сопротивление энергии противотока, и находящиеся личинки и молодь рыб у защитного объемного гидравлического экрана 4 непрерывно сносятся транзитной скоростью потока водотока в безопасное место.

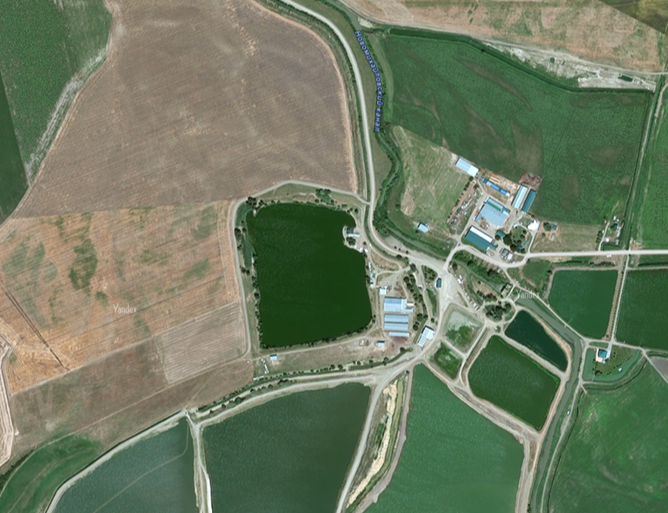

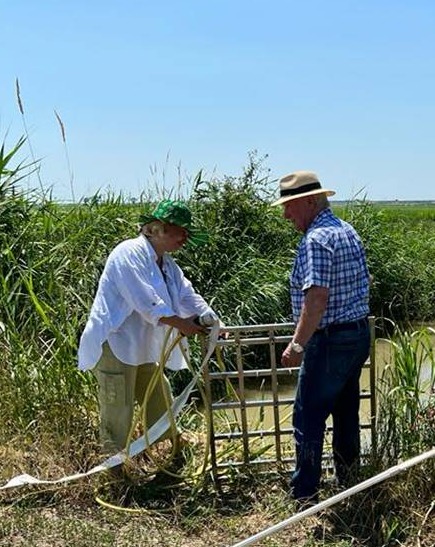

В июне 2021 года были проведены испытания мобильного рыбозащитного устройства на мелиоративном водозаборе ООО «Союз Агро», Новокубанский канал, Гулькевичский район, Краснодарский край
Наше инновационное экологическое бесконтактное мобильное рыбозащитное устройство не имеет аналогов в мире. Оно очень простое в производстве и обслуживании, а эффективность защиты гидробионтов от попадания в мелиоративный водозабор составила 90%.
Также мы разработали схему водоресурсной системы на малом водотоке, которая обеспечивает снижение расходов на ГНС до 10% и экономию электроэнергии до 7%.
Изобретение относится к области мелиорации и может быть использовано в качестве рыбозащитного устройства на мелиоративных водозаборных сооружениях и каналах.
Технический результат изобретения заключается в повышении эффективности защиты от гибели молоди и личинок рыбы за счет обеспечения равномерного давления на гидробионты, создаваемого объемным противотоком по живому сечению призматического русла водозабора мобильным рыбозащитным устройством.
В результате использования заявляемого технического решения эффективность рыбозащиты составляет 84-90%, которая складывается из следующих факторов:
- 1
Использование автономной системы очистки и подачи воды в коллектор 2, которая не зависит от работы основного гидромеханического оборудования водозаборного сооружения, может устраиваться в любом месте и эксплуатироваться в независимости от основного оборудования водозабора, в результате снижаются затраты на эксплуатацию основного гидромеханического оборудования основных насосных агрегатов, отпадет необходимость увеличивать подачу основных насосов на рыбозащиту и промывку решеток 6 от мусора и водорослей.
- 2
Промывка и очистка решеток 11 водоприемных окон от мусора и водорослей выполняется независимо от эксплуатации водозабора, в процессе работы рыбозащитного устройства.
- 3
Обеспечивается рациональное использование водных ресурсов. Снижается дополнительное потребление воды из водных источников до 10% по сравнению с существующими рыбозащитными устройствами, которые потребляют оборотную воду основных насосов водозабора, при этом существенно снижаются затраты на энергопотребление, непрерывно обеспечивается промывка водоприемных окон водозабора, которую можно выполнять в любое время в независимости от работы водозабора.
и изобретение
